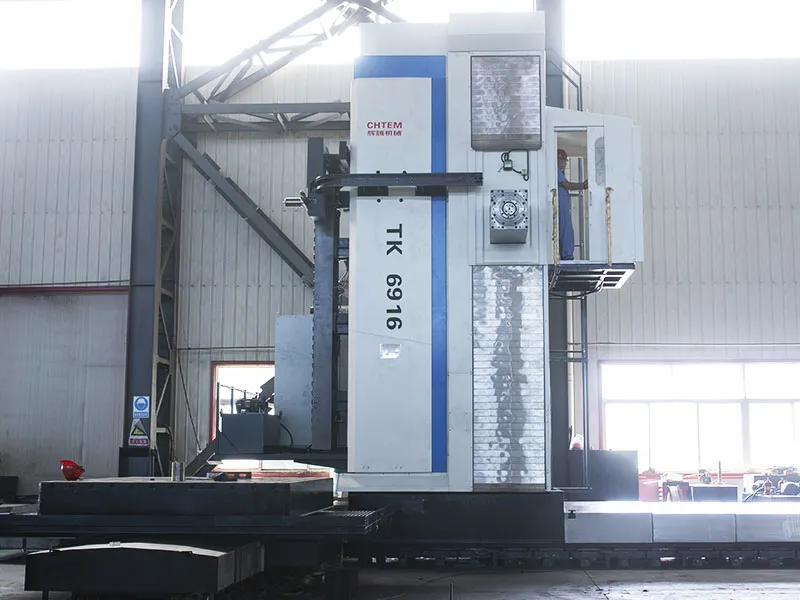

ماكينة الحفر والتفريز CNC نوع قائم على الأرض
كما تجدر الإشارة إلى أن هذه الآلة مثالية لمعالجة المكوّنات كبيرة الحجم في مجموعة واسعة من الصناعات، مثل: صناعة المعادن، ومعدات التعدين، والطاقة وتوليد الكهرباء (الرياح، الحرارية، والنووية)، وبناء السفن، وصناعة الفولاذ، وتصنيع معدات النقل.
الموديل سرعة المعزل (العمود) (دورة في الثانية) مسافة حركة عمود الثقب على المحور W (مم) مسافة حركة الذراع المربع على المحور Z (مم) TK6913 2-1500 700 800 TK6916EUR 2-1500 1000 1000 TK6916 2-1500 1200 1200 TK6920 2-1500 1200 1200-1700 TK6926 2-1500 1700 1200-1700 TK6913A 2-2000 700 800 TK6916A 2-2000 1200 1200 TK6920A 2-1500 1200 1200 -
- محركات سيرفو مستقلة لكل محور: يتم تشغيل كل محور بواسطة محرك سيرفو مخصص، مما يتيح تنظيم سرعة سلسة وغير متقطعة، لضبط دقيق حسب متطلبات التشغيل.
- هيكل متكامل مع طاولة دوارة: تتميز الماكينة بطاولة دوارة مدمجة وهيكل انزلاقي متقاطع، يتكون من عدة مكونات رئيسية تشمل: السرير/ القاعدة (Bed)، طاولة العمل (Worktable)، الحامل العلوي والسفلي (Upper and Lower Saddles)، العمود (Column)، صندوق المغزل الأفقي الجانبي (Side-mounted Horizontal Spindle Box)، وذراع الدعم الخلفي/ المساند الخلفية (Tailstock).

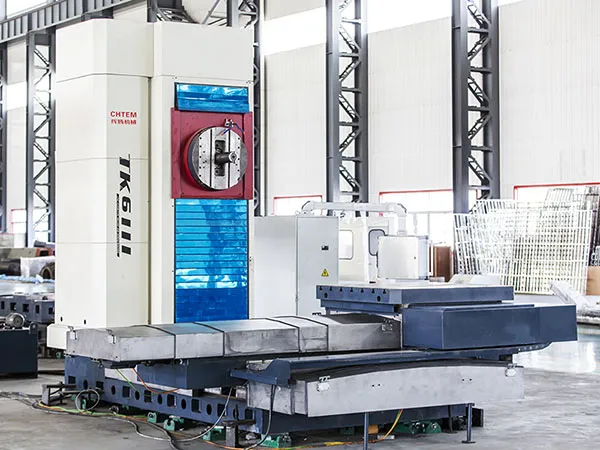

ماكينة الحفر والتفريز CNC من نوع الطاولةصُممت هذه النوعية من ماكينات الحفر والتفريز CNC من نوع الطاولة خصيصاً للأداء العالي في عمليات التجويف والتفريز، مع تميز ملحوظ في عمليات الحفر، التوسيع، والتفريز المسطح، حيث تتمتع هذه الماكينات بكفاءة استثنائية لمعالجة القطع الصندوقية، مكونات الإطارات والهياكل، والقوالب التي تتطلب دقة عالية في تباعد الثقوب.
الموديل سرعة المعزل (العمود)
(دورة في الثانية)قطر المغزل/ العمود (مم) مسافة حركة المغزل
(على المحور W) (مم)TK6111 2-2000 ∅110 600 TK6113 2-2000 ∅130 800 -

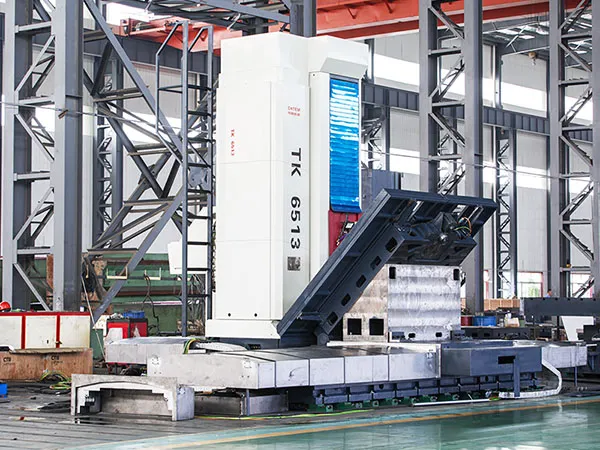

ماكينة الحفر والتفريز CNC نوع Planer
تُعد هذه الماكينة الخيار المثالي لتصنيع القطع الصندوقية المتوسطة والكبيرة، ومكوّنات شكل إطارات، وقطع القوالب التي تتطلب دقة عالية وتعدداً في العمليات.
الموديل سرعة المعزل (العمود) (دورة في الثانية) مسافة حركة عمود الثقب على المحور W (مم) مسافة حركة الذراع على محور Z (مم) TK6511 10-2000 600 (المحور Z) / TK6513 2-2000 1000 (المحور Z) / TK6516 2-2000 1000 (المحور Z) / TK6813 (يتضمن ذراع) 2-2000 800-1000 800-1000 TK6816 (يتضمن ذراع) 2-2000 800-1000 800-1000 -

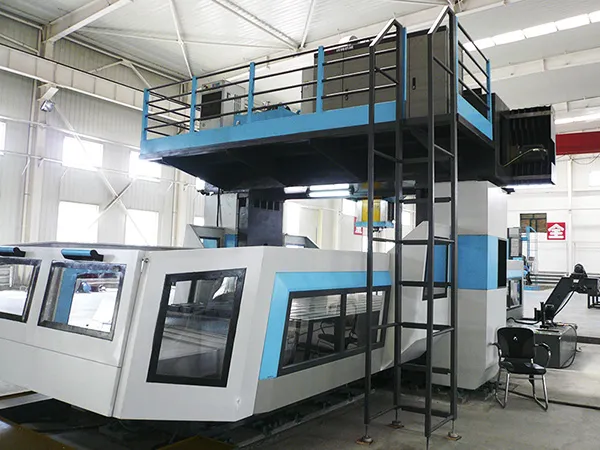

ماكينة حفر وتفريز CNC جسرية، هيكل جسري ثابت وطاولة متحركة
تُستخدم هذه الماكينة في تشغيل القطع المعقدة عالية الدقة ضمن إنتاج القوالب المعدنية للضغط البارد في صناعة السيارات (بكميات متوسطة وصغيرة ومتعددة الأنواع)، بالإضافة إلى قطاعات الطيران وصناعات المعدات الثقيلة.
الموديل المسافة بين الأعمدة (مم) سعة التحميل القصوى لطاولة العمل (بالطن) GMH2412/2112 1800 2 GMH2416/2116 2200 5 GMH2420/2120 2600 5 GMH2425/2125 3100 8 GMH2430/2130 3600 8 GMH2435/2135 4100 8 GMH2440/2140 4600 10 -

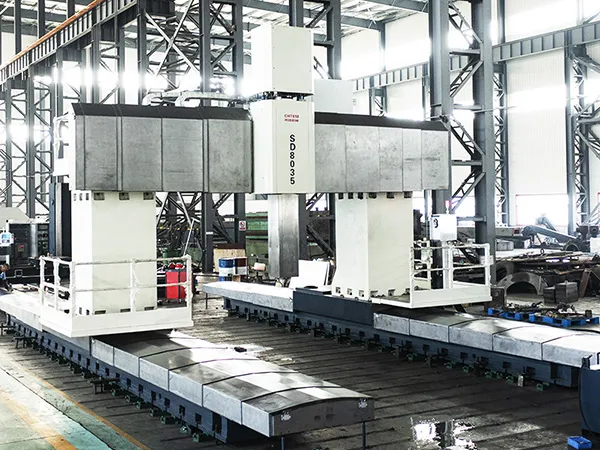

ماكينة حفر وتفريز CNC جسرية، هيكل جسري متحرك وطاولة ثابتة
تُعد هذه الماكينة مثالية لمعالجة الأجزاء المعقدة وعالية الدقة ضمن إنتاج متنوع وبكميات صغيرة إلى متوسطة، خاصة في قوالب التشكيل على البارد متوسطة وكبيرة الحجم في صناعة السيارات، بالإضافة إلى قطاعي الطيران وتصنيع المعدات.
الموديل المسافة بين الأعمدة (مم) الارتفاع لكل تمريرة (مم) سعة التحميل القصوى لطاولة العمل (بالطن) XKH2825/2725
GMH2825/27253200 2500 15 XKH2830/2730
GMH2830/27303600 3000 15 XKH2835/2735
GMH2835/27354200 3500 20 XKH2840/2740
GMH2840/27404600 4000 20 XKH2845/2745
GMH2845/27455200 4500 20 XKH2850/2750
GMH2850/27505600 5000 20
هل تبحث عن حل متكامل ومصمم خصيصًا لعمليات الحفر والتجويف والتفريز باستخدام ماكينات CNC؟ تواصل معنا فوراً!
