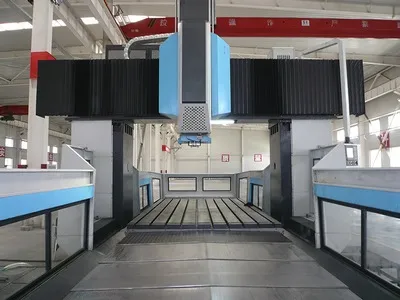

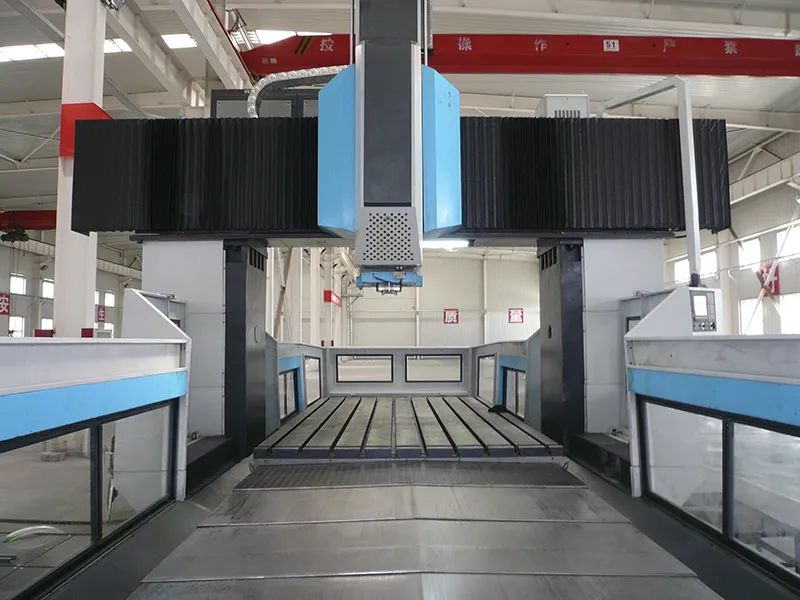

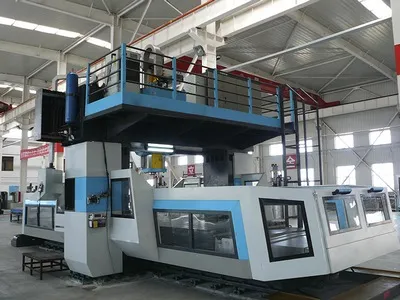

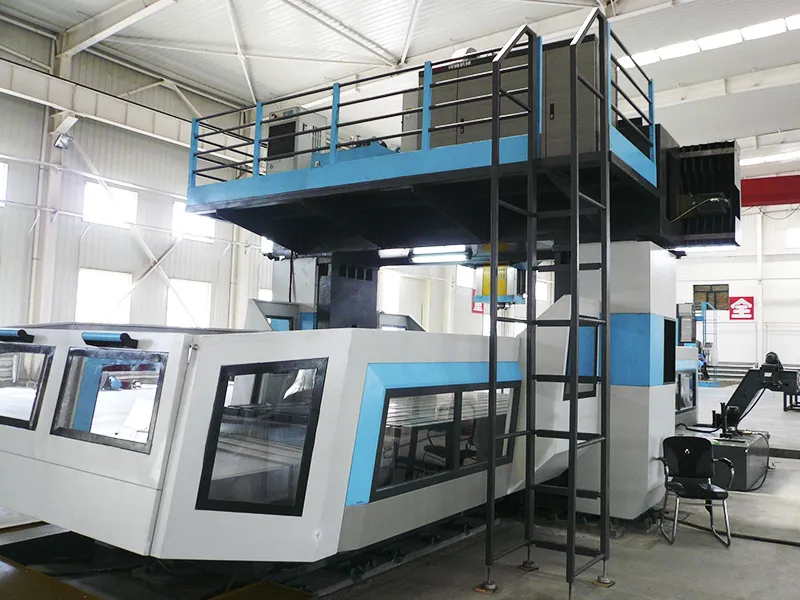

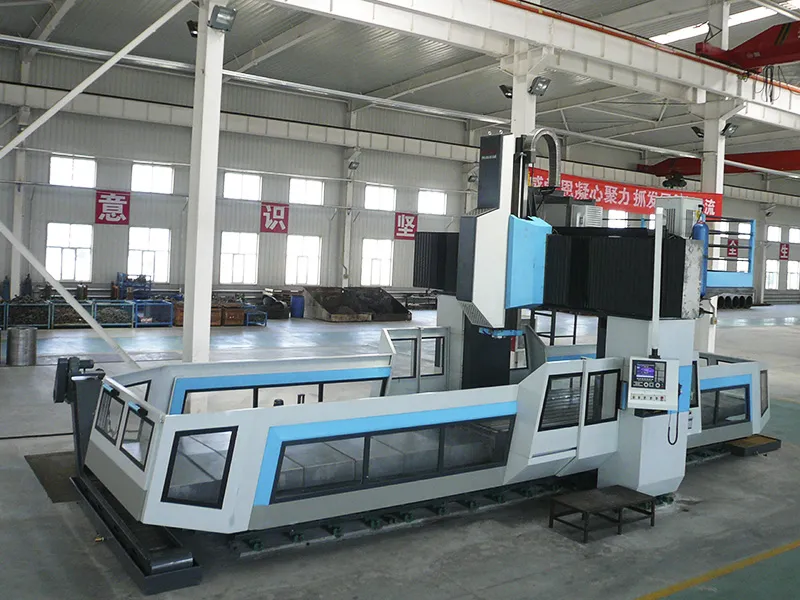

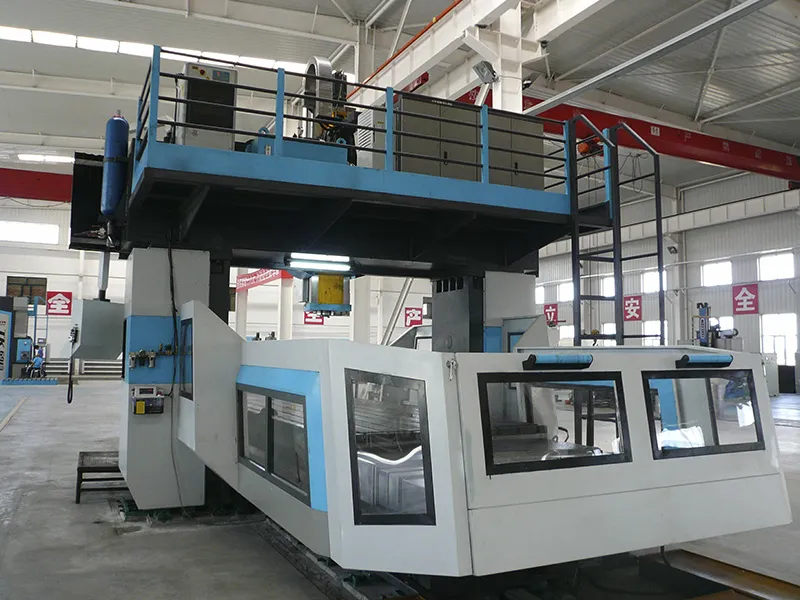

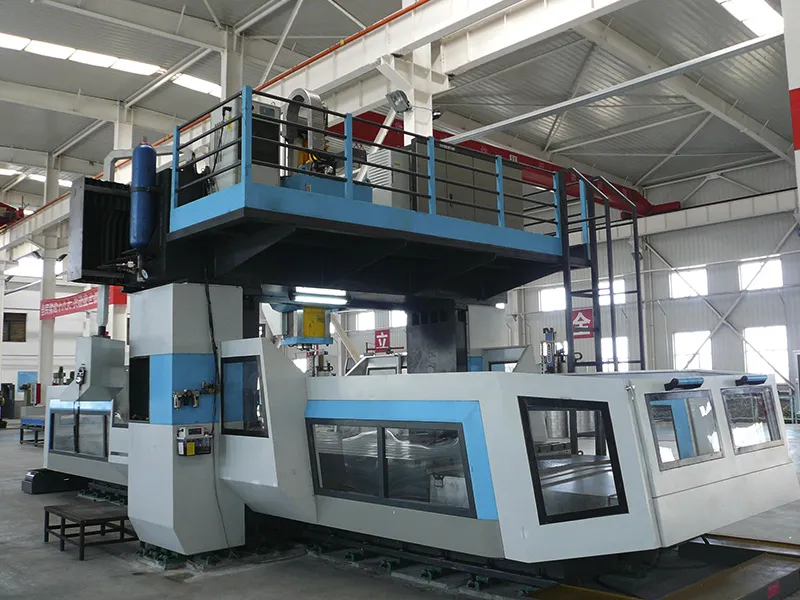

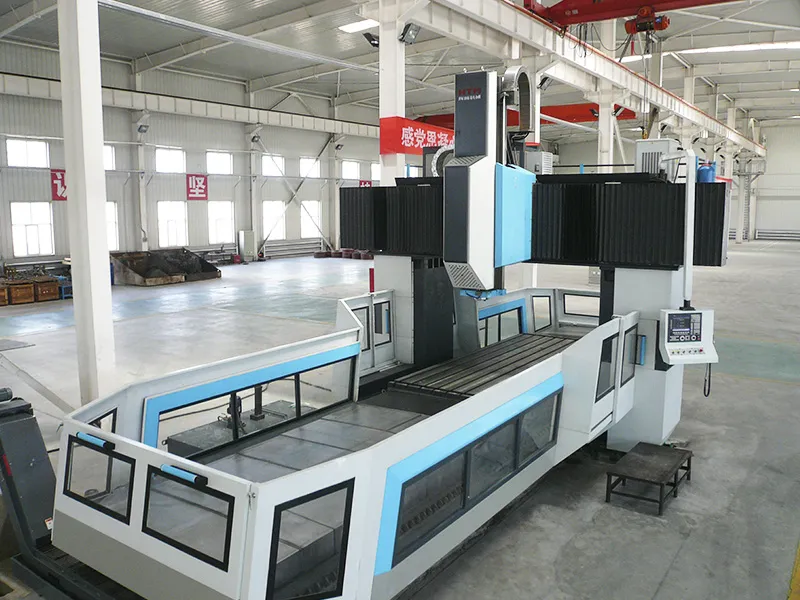

تستطيع هذه الماكينة ذات الجسر الثابت تلبية متطلبات التشغيل الخشن والدقيق لعمليات التفريز، الحفر، تشكيل السنون داخل الثقوب، والتفريز الداخلي للثقوب، والدوائر الخارجية، والأسطح المستوية، والدرجات، والأسطح المخروطية، والأسطح الكروية، والأخاديد، والأسطح المنحنية ثنائية وثلاثية الأبعاد على مختلف المواد مثل السبائك عالية الحرارة، سبائك التيتانيوم، السبائك المقاومة للحرارة، الفولاذ المقاوم للصدأ، الحديد المصبوب، والفولاذ المصبوب، بما في ذلك القطع المصبوبة، المطروقة، والخامات الأولية.
تم تزويد الماكينة برأس حفر وتفريز عالي القدرة مثبت على العارضة العرضية، وتتميز بثلاثة محاور تغذية مؤتمتة بنظام (CNC): المحور X لمنصة العمل، المحور Y لرأس الحفر/التفريز، والمحور Z للمغزل (عمود الدوران)، مع إمكانية التشغيل المتزامن بمحورين أو ثلاثة محاور. كما يمكن تصميم بُعد المحور X (طول منصة العمل) وفقًا لمتطلبات العميل، في حين لا يتجاوز عرض الجسر (المحور Y) ثمانية أمتار، ولا يتعدى الارتفاع ستة أمتار، مع أبعاد كابول (ذراع) مربّع لا تقل عن 400×400 مم.
إلى جانب ذلك، تُدار حركة المغزل الدورانية لرأس الحفر/التفريز بواسطة محرك العمود عالي الأداء، بينما تعمل محاور التغذية عبر محركات مؤازرة (سيرفو) بنظام التيار المتردد. ويعتمد النظام على تشحيم كمي ثابت بضربة محددة، لضمان أداء موثوق ومستقر. كما تم تجهيز محطة ضخ الزيت الخاصة بنظامي الحركة الهيدروليكية والانزلاق الهيدروستاتيكي بوحدة تحكم حراري للحفاظ على درجات الحرارة المثالية أثناء التشغيل.
تُستخدم هذه الماكينة في تشغيل القطع المعقدة عالية الدقة ضمن إنتاج القوالب المعدنية للضغط البارد في صناعة السيارات (بكميات متوسطة وصغيرة ومتعددة الأنواع)، بالإضافة إلى قطاعات الطيران وصناعات المعدات الثقيلة. وتلبي الماكينة متطلبات التشغيل الخشن والتشغيل النهائي لعمليات التفريز، الحفر، تشكيل القلاووظ (السنون داخل الثقوب)، والتوسيع الداخلي، على مجموعة واسعة من الأسطح مثل: الثقوب الداخلية، الدوائر الخارجية، الأسطح المستوية، الدرجات، الأسطح المخروطية، الكروية، الأخاديد، والأسطح المنحنية ثنائية وثلاثية الأبعاد. كما تتعامل بكفاءة مع مواد عالية الصلابة والتعقيد، بما في ذلك السبائك المقاومة للحرارة، سبائك التيتانيوم، السبائك الفائقة الحرارة، الفولاذ المقاوم للصدأ، الحديد المصبوب، والفولاذ المصبوب سواء على شكل مسبوكات، مطروقات، أو خامات أولية.
| الموديل | المسافة بين الأعمدة (مم) | سعة التحميل القصوى لطاولة العمل (بالطن) |
| GMH2412/2112 | 1800 | 2 |
| GMH2416/2116 | 2200 | 5 |
| GMH2420/2120 | 2600 | 5 |
| GMH2425/2125 | 3100 | 8 |
| GMH2430/2130 | 3600 | 8 |
| GMH2435/2135 | 4100 | 8 |
| GMH2440/2140 | 4600 | 10 |
| قياس عرض طاولة العمل | مم | 1250 |
| قياس طول طاولة العمل | مم | 2500 (اختيار الطول في المقاطع من 1000 مم) |
| مسافة حركة الطاولة في منطقة التشغيل (المحور X) | مم | طول الطاولة + شوط الحركة من 300 إلى 500 مم |
| مسافة حركة رأس الآلة في منطقة التشغيل (المحور Y) | مم | 2400 |
| مسافة حركة الذراع في منطقة التشغيل (المحور Z) | مم | 1000 |
| مسافة حركة العارضة العرضية في منطقة التشغيل (محور W) لسلسلة GMH21 فقط | مم | 1500 |
| المسافة بين الأعمدة | مم | 1800 |
| المسافة من أنف المغزل (نهاية العمود) إلى سطح طاولة العمل | مم | 200 |
| قياس الكابول (الذراع/ الرام) | مم | 400×380 |
| سعة التحميل القصوى لطاولة العمل | طن/ متر مربع | 2 |
| نطاق التغذية (المحور X) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Y) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Z) | مم/ دقيقة | 5-4000 |
| مخروط المغزل (العمود) | مم | BT50 |
| سرعة المغزل (العمود) | مم/ دقيقة | 2-6000 |
| القدرة الكهربائية للعمود الدوار (للمغزل) | كيلو وات | 30 |
| قياس عرض طاولة العمل | مم | 1600 |
| قياس طول طاولة العمل | مم | 2500 (اختيار الطول في المقاطع من 1000 مم) |
| مسافة حركة الطاولة في منطقة التشغيل (المحور X) | مم | طول الطاولة + شوط الحركة من 300 إلى 500 مم |
| مسافة حركة رأس الآلة في منطقة التشغيل (المحور Y) | مم | 2800 |
| مسافة حركة الذراع في منطقة التشغيل (المحور Z) | مم | 1000 |
| مسافة حركة العارضة العرضية في منطقة التشغيل (محور W) لسلسلة GMH21 فقط | مم | 2000 |
| المسافة بين الأعمدة | مم | 2200 |
| المسافة من أنف المغزل (نهاية العمود) إلى سطح طاولة العمل | مم | 200 |
| قياس الكابول (الذراع/ الرام) | مم | 400×380 |
| سعة التحميل القصوى لطاولة العمل | طن/ متر مربع | 5 |
| نطاق التغذية (المحور X) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Y) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Z) | مم/ دقيقة | 5-4000 |
| مخروط المغزل (العمود) | مم | BT50 |
| سرعة المغزل (العمود) | مم/ دقيقة | 2-6000 |
| القدرة الكهربائية للعمود الدوار (للمغزل) | كيلو وات | 30 |
| قياس عرض طاولة العمل | مم | 2000 |
| قياس طول طاولة العمل | مم | 2500 (اختيار الطول في المقاطع من 1000 مم) |
| مسافة حركة الطاولة في منطقة التشغيل (المحور X) | مم | طول الطاولة + شوط الحركة من 300 إلى 500 مم |
| مسافة حركة رأس الآلة في منطقة التشغيل (المحور Y) | مم | 3200 |
| مسافة حركة الذراع في منطقة التشغيل (المحور Z) | مم | 1000 |
| مسافة حركة العارضة العرضية في منطقة التشغيل (محور W) لسلسلة GMH21 فقط | مم | 2000 |
| المسافة بين الأعمدة | مم | 2600 |
| المسافة من أنف المغزل (نهاية العمود) إلى سطح طاولة العمل | مم | 200 |
| قياس الكابول (الذراع/ الرام) | مم | 400×380 |
| سعة التحميل القصوى لطاولة العمل | طن/ متر مربع | 5 |
| نطاق التغذية (المحور X) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Y) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Z) | مم/ دقيقة | 5-4000 |
| مخروط المغزل (العمود) | مم | BT50 |
| سرعة المغزل (العمود) | مم/ دقيقة | 2-6000 |
| القدرة الكهربائية للعمود الدوار (للمغزل) | كيلو وات | 37 |
| قياس عرض طاولة العمل | مم | 2500 |
| قياس طول طاولة العمل | مم | 2500 (اختيار الطول في المقاطع من 1000 مم) |
| مسافة حركة الطاولة في منطقة التشغيل (المحور X) | مم | طول الطاولة + شوط الحركة من 300 إلى 500 مم |
| مسافة حركة رأس الآلة في منطقة التشغيل (المحور Y) | مم | 3700 |
| مسافة حركة الذراع في منطقة التشغيل (المحور Z) | مم | 1000 |
| مسافة حركة العارضة العرضية في منطقة التشغيل (محور W) لسلسلة GMH21 فقط | مم | 2000 |
| المسافة بين الأعمدة | مم | 3100 |
| المسافة من أنف المغزل (نهاية العمود) إلى سطح طاولة العمل | مم | 200 |
| قياس الكابول (الذراع/ الرام) | مم | 400×380 |
| سعة التحميل القصوى لطاولة العمل | طن/ متر مربع | 8 |
| نطاق التغذية (المحور X) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Y) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Z) | مم/ دقيقة | 5-4000 |
| مخروط المغزل (العمود) | مم | BT50 |
| سرعة المغزل (العمود) | مم/ دقيقة | 2-6000 |
| القدرة الكهربائية للعمود الدوار (للمغزل) | كيلووات | 37 |
| قياس عرض طاولة العمل | مم | 3000 |
| قياس طول طاولة العمل | مم | 2500 (اختيار الطول في المقاطع من 1000 مم) |
| مسافة حركة الطاولة في منطقة التشغيل (المحور X) | مم | طول الطاولة + شوط الحركة من 300 إلى 500 مم |
| مسافة حركة رأس الآلة في منطقة التشغيل (المحور Y) | مم | 4200 |
| مسافة حركة الذراع في منطقة التشغيل (المحور Z) | مم | 1250 |
| مسافة حركة العارضة العرضية في منطقة التشغيل (محور W) لسلسلة GMH21 فقط | مم | 2500 |
| المسافة بين الأعمدة | مم | 3600 |
| المسافة من أنف المغزل (نهاية العمود) إلى سطح طاولة العمل | مم | 200 |
| قياس الكابول (الذراع/ الرام) | مم | 500×500 |
| سعة التحميل القصوى لطاولة العمل | طن/ متر مربع | 8 |
| نطاق التغذية (المحور X) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Y) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Z) | مم/ دقيقة | 5-4000 |
| مخروط المغزل (العمود) | مم | BT50 |
| سرعة المغزل (العمود) | مم/ دقيقة | 2-4000 |
| القدرة الكهربائية للعمود الدوار (للمغزل) | كيلووات | 37 |
| قياس عرض طاولة العمل | مم | 3500 |
| قياس طول طاولة العمل | مم | 2500 (اختيار الطول في المقاطع من 1000 مم) |
| مسافة حركة الطاولة في منطقة التشغيل (المحور X) | مم | طول الطاولة + شوط الحركة من 300 إلى 500 مم |
| مسافة حركة رأس الآلة في منطقة التشغيل (المحور Y) | مم | 4800 |
| مسافة حركة الذراع في منطقة التشغيل (المحور Z) | مم | 1250 |
| مسافة حركة العارضة العرضية في منطقة التشغيل (محور W) لسلسلة GMH21 فقط | مم | 2500 |
| المسافة بين الأعمدة | مم | 4100 |
| المسافة من أنف المغزل (نهاية العمود) إلى سطح طاولة العمل | مم | 200 |
| قياس الكابول (الذراع/ الرام) | مم | 500×500 |
| سعة التحميل القصوى لطاولة العمل | طن/ متر مربع | 8 |
| نطاق التغذية (المحور X) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Y) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Z) | مم/ دقيقة | 5-4000 |
| مخروط المغزل (العمود) | مم | BT50 |
| سرعة المغزل (العمود) | مم/ دقيقة | 2-4000 |
| القدرة الكهربائية للعمود الدوار (للمغزل) | كيلووات | 60 |
| قياس عرض طاولة العمل | مم | 4000 |
| قياس طول طاولة العمل | مم | 2500 (اختيار الطول في المقاطع من 1000 مم) |
| مسافة حركة الطاولة في منطقة التشغيل (المحور X) | مم | طول الطاولة + شوط الحركة من 300 إلى 500 مم |
| مسافة حركة رأس الآلة في منطقة التشغيل (المحور Y) | مم | 5300 |
| مسافة حركة الذراع في منطقة التشغيل (المحور Z) | مم | 1250 |
| مسافة حركة العارضة العرضية في منطقة التشغيل (محور W) لسلسلة GMH21 فقط | مم | 2500 |
| المسافة بين الأعمدة | مم | 4600 |
| المسافة من أنف المغزل (نهاية العمود) إلى سطح طاولة العمل | مم | 200 |
| قياس الكابول (الذراع/ الرام) | مم | 500×500 |
| سعة التحميل القصوى لطاولة العمل | طن/ متر مربع | 10 |
| نطاق التغذية (المحور X) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Y) | مم/ دقيقة | 5-6000 |
| نطاق التغذية (المحور Z) | مم/ دقيقة | 5-4000 |
| مخروط المغزل (العمود) | مم | BT50 |
| سرعة المغزل (العمود) | مم/ دقيقة | 2-4000 |
| القدرة الكهربائية للعمود الدوار (للمغزل) | كيلووات | 60 |
هذه الخصائص تجعل ماكينات الحفر والتفريز ذات الجسر الثابت الخيار الأمثل للصناعات الثقيلة التي تتطلب دقة وثباتاً عالياً في معالجة قطع العمل الكبيرة.
هذه الميزات تجعل ماكينة الحفر والتفريز ذات الجسر الثابت حلاً مثالياً للإنتاج المرن والمتنوع، مع ضمان دقة وكفاءة عالية في كل عملية تصنيع.
توفر هذه الميزات الذكية مستوى عالٍ من الأتمتة التي تعزز من دقة وكفاءة تصنيع قوالب التشكيل البارد، لتلبية متطلبات صناعة السيارات المتطورة بأعلى جودة وأداء.
