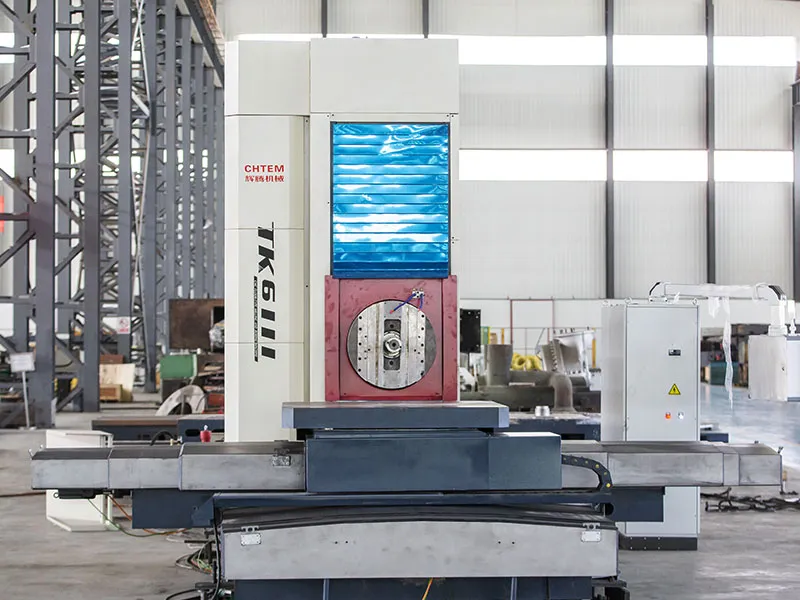

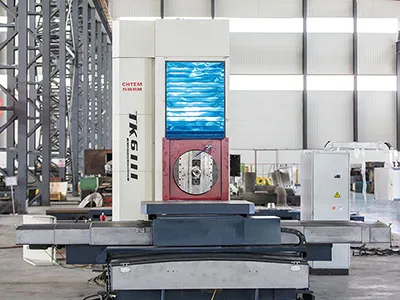

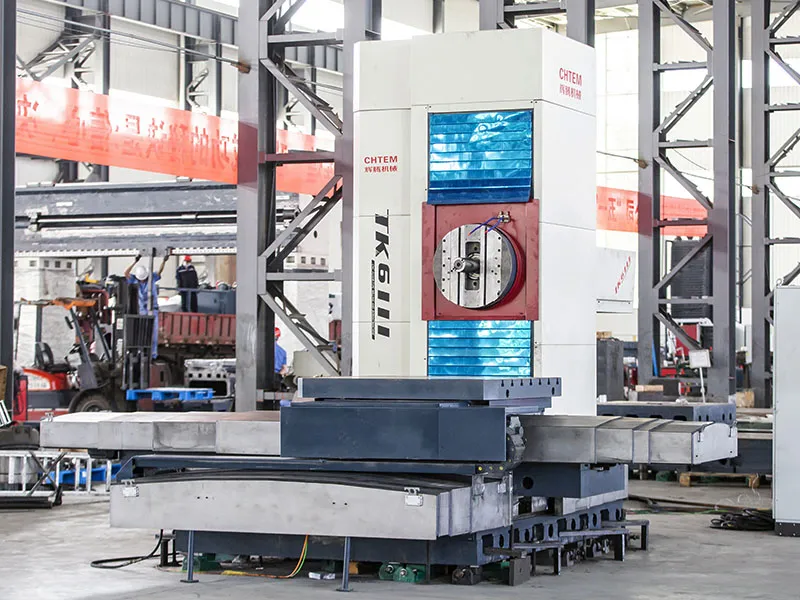

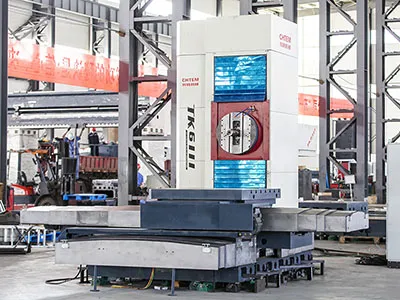

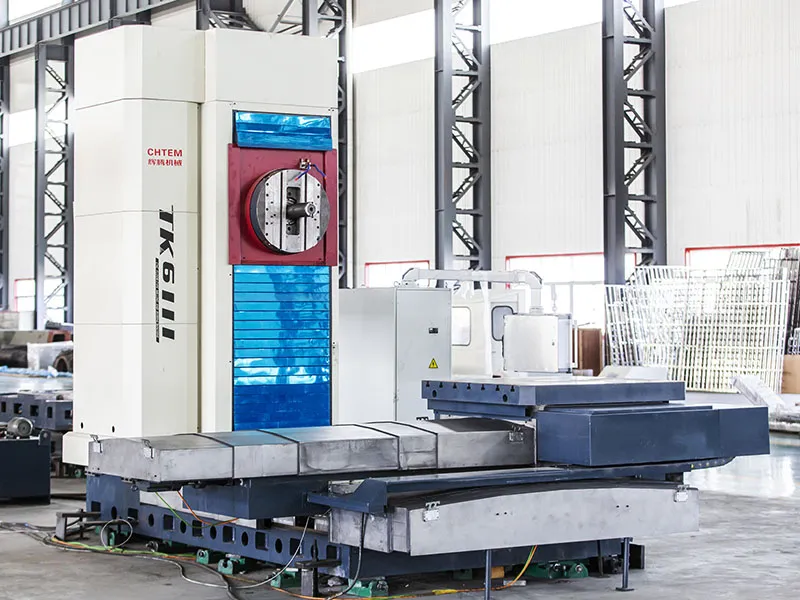

صُممت هذه النوعية من ماكينات الحفر والتفريز CNC من نوع الطاولة خصيصاً للأداء العالي في عمليات التجويف والتفريز، مع تميز ملحوظ في عمليات الحفر، التوسيع، والتفريز المسطح، حيث تتمتع هذه الماكينات بكفاءة استثنائية لمعالجة القطع الصندوقية، مكونات الإطارات والهياكل، والقوالب التي تتطلب دقة عالية في تباعد الثقوب. ومن أبرز مزاياها القدرة على تنفيذ عدة عمليات متتالية - من تفريز، وتجويف، وحفر، وتوسيع، وتثقيب في عملية تثبيت واحدة فقط، مما يرفع بشكل كبير من الإنتاجية ويوفر الوقت والجهد. وإلى جانب ذلك، تتميز هذه الماكينات بنظام تحكم متطور ذو ستة محاور مع الربط المتزامن لأربعة محاور، مما يمكّن من تنفيذ عمليات معقدة مثل الاستيفاء الدائري وتشغيل الأسطح المنحنية ثلاثية الأبعاد بدقة فائقة.
تُستخدم هذه الماكينة على نطاق واسع في تصنيع مكونات الصناديق، وهياكل الإطارات، وأجزاء القوالب بدقة وكفاءة عالية.

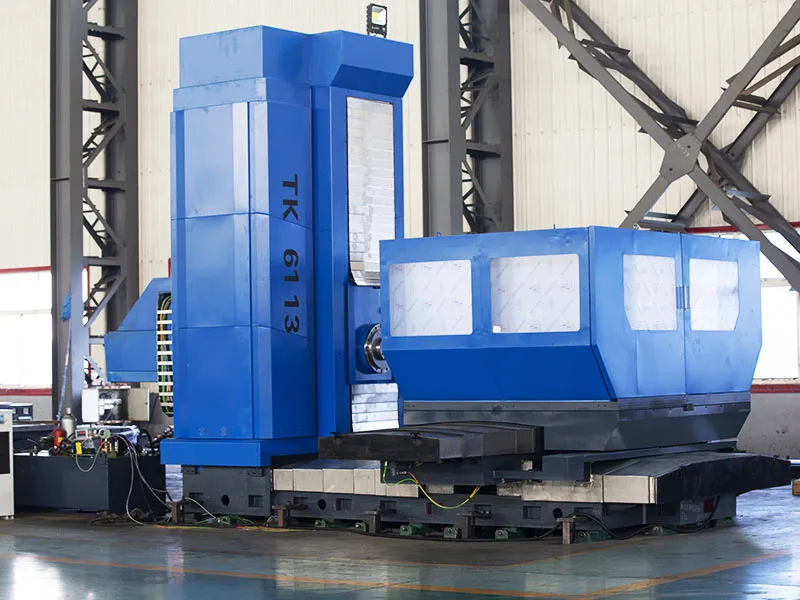

| الموديل | TK6111 | TK6113 | ||
| قياس الطاولة (الطول × العرض) | 1250×1400mm | 1400×1600mm | ||
| قطر المغزل (العمود الدوار) | ∅110mm | ∅130mm | ||
| المسافة العرضية لحركة طاولة العمل (المحور X) | 1800-2000mm | |||
| المسافة الرأسية لحركة رأس الماكينة (المحور Y) | 1200-1600mm | 1600-2000mm | ||
| مسافة الحركة الطولية للطاولة (المحور Z) | 1200-1600mm | 1200-2000mm | ||
| مسافة حركة المغزل أو العمود الدوار (على المحور W) | 600mm | 800mm | ||
| دوران طاولة العمل (المحور B) | نظام تحكم بتقنية CNC متطورة | نظام تحكم بتقنية CNC متطورة | ||
| فتحة T (العرض × التباعد بين الفتحات) | 22×125mm | 22×125mm | ||
| سعة الحمل القصوى لطاولة العمل | 5 طن | 8 طن | ||
| وحدة التحكم بنظام CNC | SIEMENS 828D أو FANUC OI MD | |||
| عدد المحاور | X/Y/Z/W(U) 4 محاور أو (5 محاور) | X/Y/Z/W(U) 4 محاور أو (5 محاور) | ||
| مخروط المغزل | BT50(P50T-1) | |||
| سرعة المغزل (عمود الدوران) | 2 إلى 2000 دورة/ دقيقة | 2 إلى 2000 دورة/ دقيقة | ||
| قدرة المحرك الأساسي وعزم الدوران | 18 كيلو وات (1300 نيوتن متر) | 30 كيلو وات (2200 نيوتن متر) | ||
| أكبر قطر للتجويف/ الحفر | ∅240mm/250mm | ∅300mm/80mm | ||
| أكبر قوة دفع لنظام التلقيم (التغذية) على المغزل (على عمود الدوران) | 13000 نيوتن متر | 23000 نيوتن متر | ||
| معدل الانتقال السريع لمحاور X/Y/Z | 3000 مم/ دقيقة | 3000 مم/ دقيقة | ||
| سرعة التغذية لمحاوور X/Y/Z | 5 إلى 1000 مم/ دقيقة | 5 إلى 2000 مم/ دقيقة | ||
| سرعة التغذية لمحور W | 0.5 إلى 1000 مم/ دقيقة | 5 إلى 2000 مم/ دقيقة | ||
| معدل الانتقال السريع لمحور W | 2000 مم/ دقيقة | 2000 مم/ دقيقة | ||
| المسافة الشعاعية (العرضية) لحركة حامل أداة رأس التسوية | 160mm | 200mm | ||
| سرعة رأس التسوية (رأس التشطيب) | 4 إلى 125 دورة/ دقيقة | 4 إلى 125 دورة/ دقيقة | ||
| أكبر قطر تشغيلي لحامل أداة رأس التسوية (رأس التشطيب) | ∅630mm (اختياري) | ∅800mm (اختياري) | ||
| الحد الأقصى لعزم الدوران المسموح به على رأس التشطيب | 1300 نيوتن متر (اختياري) | 2600 نيوتن متر (اختياري) | ||
| سرعة التغذية لرأس التشطيب | 0.2 إلى 500 مم/ دقيقة (اختياري) | 0.2 إلى 500 مم/ دقيقة (اختياري) | ||
| معدل الحركة السريعة لحامل أداة رأس التشطيب | 1000 مم/ دقيقة (اختياري) | 1000 مم/ دقيقة (اختياري) | ||
| دقة تحديد المواقع لمحاور X/Y/Z (بكامل الحركة) (GB/T17421.2-2000) |
0.026/0.03/0.03mm | 0.03/0.03/0.03mm | 0.04/0.03/0.03mm | 0.03/0.03/0.03mm |
| دقة تحديد المواقع لمحور W (بكامل الحركة) (GB/T17421.2-2000) |
-- | 0.03mm | ||
| دقة التموضع وتحديد الموقع لدوران المحور B | 0.08' | |||
| دقة التكرار لمحاور X/Y/Z/W (بالحركة الكاملة) (GB/T17421.2-2000) |
0.015/0.015/0.015mm | 0.015/0.015/0.015/0.015mm | ||
| دقة التكرار لدوران المحور B | 6' | |||
| أبعاد الماكينة (الطول × العرض × الارتفاع) |
6.3×3.9×3.7m | 6.5×4.2×3.9m | ||
| وزن الماكينة | 25 طن | 32 طن | ||
تتكوّن ماكينة الحفر والتفريزCNC من نوع الطاولة بشكل أساسي من: قاعدة الماكينة، العمود، رأس الماكينة، الحامل، الحامل العرضي، طاولة العمل، نظام التزييت ونظام التبريد، والنظام الكهربائي.
نعم، يمكن تخصيص هذه الماكينات بشكل واسع لتلبية احتياجاتك الخاصة. اعتماداً على مواصفات قطعة العمل، يمكن تكوين الماكينة بمجموعة متنوعة من رؤوس التثبيت القياسية أو المخصصة، وطاولات عمل متعددة للحفر أو التفريز، بالإضافة إلى تشكيلات واسعة من مخازن الأدوات، التي تشمل مكتبات للأدوات ورؤوس التثبيت على حد سواء. وهذا المستوى العالي من التخصيص يتيح لك تحقيق أقصى درجات الكفاءة والدقة، مع مرونة تشغيلية تلبي متطلبات صناعات الطاقة، بناء السفن، وغيرها من القطاعات التقنية المتقدمة.
باختيار الماكينة المثلى وفق هذه المعايير، تضمن تحقيق أعلى مستويات الكفاءة والدقة التي تلبي متطلبات صناعات الطاقة الثقيلة والصناعات الهندسية المتقدمة.
توفر هذه الماكينات صلابة ودقة فائقة في الأداء. تم تصميم قاعدة الماكينة، والعمود الدوار، ونظام الأدوات بشكل مدمج لتعزيز الصلابة وتقليل الاهتزازات أثناء التشغيل، مما يضمن ثباتاً استثنائياً خلال عمليات المعالجة.
بهذه التقنيات المتقدمة، تضمن ماكينات الحفر والتفريز CNC من نوع الطاولة أعلى معايير الدقة والجودة لمكونات الطيران التي تتطلب دقة متناهية وأداءً موثوقاً.
